Особенности насосов для перекачки мазута

В сфере энергетики, нефтепереработки, добыче полезных ископаемых, химической отрасли требуются насосы для перекачки опасных и токсичных сильновязких жидкостей – масел, мазута, различных горюче-смазочных материалов, щелочей, кислот. Промышленные насосы должны быть надежными, мощными и безопасными для эксплуатации. Обычно агрегаты делают во взрывозащищенном корпусе, чтобы какая-нибудь иска не спровоцировала пожар.

Насосы для перекачки мазута изготавливают максимально выносливыми и износостойкими. Они способны бесперебойно работать в самых тяжелых условиях. Для транспортировки сильновязких горючих жидкостей с наличием твердых включений обычно используются насосы ЦДН и ШН. Такие агрегаты изготавливают специально для их интенсивной нагрузки, выполнения наиболее сложных задач по транспортировке жидкости.

Мазут — это не просто «темный нефтепродукт». Это остаточная фракция перегонки нефти, которая на холоде превращается в практически твердую субстанцию, а при нагреве становится вязкой, абразивной и химически агрессивной жидкостью. Перекачка мазута — это всегда работа на границе возможностей материалов и гидравлики. Здесь нет права на ошибку в выборе насоса: неправильно подобранный агрегат выйдет из строя за недели или станет причиной остановки котельной в разгар отопительного сезона.

Как российский производитель промышленного насосного оборудования, компания «Техмаш» не понаслышке знает характер мазута. Мы проектируем центробежные насосы, которые способны работать с этой средой десятилетиями, потому что закладываем в конструкцию четыре ключевых принципа: нагрев, давление, износостойкость и абсолютную герметичность. В этой статье мы разберем, чем наши агрегаты — ЦНС, ЦДН, КМ и шнековые бустеры — отличаются при работе с мазутом, и почему сталь 12Х18Н10Т и уплотнения «карбид кремния — карбид кремния» становятся обязательным стандартом.

Особенности насосов для перекачки сильновязких жидкостей

Перекачка мазута и других схожих по составу рабочих сред считается довольно сложной задачей. Если транспортировка жидкости осуществляется при минусовых температурах, ее вязкость существенно увеличивается, а значит, нагрузка на оборудование повысится. Когда же транспортировка рабочей среды происходит при высоких температурах, используются насосы для перекачки мазута со специальными уплотнителями.

Таким образом, при выборе агрегата нужно учитывать не только его мощность, но и условия эксплуатации. Чтобы приобрести наиболее подходящие насосы, лучше обратиться к профессионалам. Они подберут наиболее производительные и в то же время экономные устройства, установят их согласно технике безопасности.

Особенности насосов ЦДН

Данный тип агрегатов отличается высокой эффективностью и производительностью. Главными рабочими элементами у оборудования являются металлические диски. Оборудование имеет довольно простую конструкцию, не требовательно в обслуживании и ремонте. По сравнению с аналогичными типами устройств, насосы для перекачки мазута ЦДН стоят дешевле. Именно поэтому их выгодно покупать как с экономической точки зрения, так и в плане эффективности.

Основные преимущества насосов ЦДН:

Особенности насосов ШН

Такой тип насосного оборудования относится к объемным машинам, которые могут перекачивать жидкость как цикличным, так и пульсационным способом. Изделия имеют небольшой вес и простую конструкцию, у них всего 1 подвижный элемент – винт. Оборудование не боится агрессивных сред, способно перекачивать жидкость в самых тяжелых условиях.

С помощью агрегата допустимо транспортировать рабочие среды с большим количеством крупных твердых включений. В отличие от насосов для мазута ЦДН, у ШН жидкость подается не постоянно, а порционно.

При покупке шнековых насосов нужно определиться с количеством роторов. Они влияют практически на все технические параметры оборудования и сферу их использования. Производители предлагают следующие типы насосов для мазута ШН:

Что учесть при выборе насоса для мазута?

В первую очередь оборудование должно быть защищено от взрыва и пожара, так как оно предназначено для транспортировки легковоспламеняющихся жидкостей. Проточная часть насосов для мазута обязана быть из нержавеющего металла, который устойчив к агрессивным средам.

Перед его заказом нужно рассчитать высоту подъема, вязкость рабочей среды, диапазон температур при перекачке, расположение агрегата относительно резервуара. Также следует определить напор и давление необходимое для трубопроводной системы. На основе полученных данных можно быстро подобрать насос для мазута, изучив его технические характеристики.

Мазут как среда: четыре вызова для насоса

Чтобы понять, почему насос для мазута — это всегда специальное исполнение, нужно разобрать физические и химические свойства продукта.

1.1. Сверхвысокая вязкость и температура застывания
Мазут марок М-40 и М-100 имеет вязкость, измеряемую десятками условных единиц. При температуре ниже плюс 25°С (для М-40) и плюс 50°С (для М-100) он практически не течет. Это означает, что перекачка возможна только после предварительного разогрева до 60-90°С, а в ряде случаев — до 120°С. Насос должен быть рассчитан на постоянную работу с горячей средой: без тепловых деформаций корпуса, без потери механических свойств уплотнений.

1.2. Абразивный износ
Мазут, особенно полученный из высокосернистых нефтей, содержит твердые частицы: кокс, песок, окалину, продукты коррозии резервуаров. Эти микрочастицы работают как шлифовальная паста, истирая рабочее колесо, корпус и, что критичнее всего, торцевое уплотнение. Обычная графит-керамическая пара в мазуте разрушается за считанные недели.

1.3. Сернистая коррозия
Мазут содержит значительное количество сернистых соединений. При контакте с водой (конденсат, который всегда присутствует в резервуарах) образуется слабый электролит, вызывающий коррозию углеродистых сталей и чугуна. Насос должен быть изготовлен из химически стойких материалов.

1.4. Высокое давление в магистрали
Мазут подается к форсункам котельных агрегатов под давлением, которое может достигать нескольких десятков атмосфер. Кроме того, его вязкость создает колоссальное гидравлическое сопротивление в трубопроводах. Насос должен быть многоступенчатым или обладать конструкцией, обеспечивающей стабильный напор при переменной нагрузке.

Материал проточной части: почему только 12Х18Н10Т

Ответ на вызовы сернистой коррозии, тепловых нагрузок и кавитационной эрозии мы даем выбором единого материала для всех элементов, контактирующих с мазутом. Это аустенитная нержавеющая сталь 12Х18Н10Т.

• Термостойкость. Сталь сохраняет механические свойства и геометрию при длительном воздействии температур до 120°С. Корпус насоса не ведет, зазоры между крыльчаткой и уплотнительными кольцами остаются в паспортном допуске, КПД не падает.

• Коррозионная стойкость. 12Х18Н10Т инертна к сернистым соединениям, водному конденсату и кислым присадкам, которые могут использоваться для улучшения текучести мазута. Никакой ржавчины, никаких отслоений окалины, забивающих форсунки.

• Абразивная стойкость. Аустенитная структура вязкая. В отличие от хрупкого чугуна, который выкрашивается под ударом твердых частиц, 12Х18Н10Т пластически деформируется, поглощая энергию удара. Ресурс рабочего колеса увеличивается в разы.

• Искробезопасность. Сталь парамагнитна. Даже при разогретом до высоких температур мазуте случайное касание вращающейся крыльчатки о корпус не даст искры, способной воспламенить пары.

Модельный ряд насосов «Техмаш» для мазута: три типа центробежных машин

Мы производим несколько типов насосов. Для мазута важны не только давление и подача, но и способность агрегата справляться с высоковязкой, горячей и грязной средой.

Насос ЦНС (центробежный секционный) — основной выбор для мазутных хозяйств

Когда стоит задача подать разогретый мазут из резервуара в котельную, да еще и под высоким давлением к форсункам, многоступенчатый секционный насос — это безальтернативное решение.

• Конструкция: Несколько рабочих колес на одном валу, разделенных направляющими аппаратами. Каждая ступень добавляет давление. Секции стягиваются шпильками с контролируемым моментом затяжки.

• Особенности для мазута:

  • Термостойкое исполнение. Все секции и рабочие колеса — из стали 12Х18Н10Т. Материал не деформируется при постоянном контакте с мазутом, разогретым до 80-120°С.

  • Разгрузочное устройство. В ЦНС возникает мощное осевое усилие. Мы применяем гидравлическую пяту, рассчитанную на работу в абразивной среде. Она компенсирует осевой сдвиг ротора, не давая рабочим колесам тереться о направляющие аппараты.

  • Торцевое уплотнение. Исключительно «карбид кремния — карбид кремния» (SiC-SiC). Почему? Потому что давление на выходе из секций велико, а мазут несет абразив. Графитовое кольцо в таких условиях будет проточено песком и коксом за недели. SiC-SiC пара имеет твердость, близкую к алмазу. Она перемалывает частицы без собственного износа и сохраняет герметичность на протяжении всего срока службы.

• Важное условие: ЦНС критически чувствителен к кавитации. Горячий мазут имеет повышенное давление паров. Поэтому на всасывании всегда устанавливается шнековый бустер.

Шнековый насос (бустер) — решение проблемы всасывания горячего и вязкого мазута

Главная проблема при подаче мазута на вход ЦНС или КМ — это кавитация и срыв потока. Горячий мазут легко вскипает при малейшем падении давления во всасывающей линии. Холодный мазут (в момент разогрева и пуска системы) слишком вязок, чтобы центробежное колесо могло его захватить.

• Принцип работы: Винтовой ротор (шнек) из стали 12Х18Н10Т вращается в цилиндрическом корпусе. Его витки механически захватывают порцию мазута и проталкивают ее вдоль оси, создавая стабильный подпор.

• Особенности для мазута:

  • Преодоление вязкости. Шнек «вгрызается» в загустевший или разогретый, но все еще вязкий мазут и принудительно подает его на основное рабочее колесо.

  • Подавление кавитации. Шнек поднимает давление на входе в ЦНС до безопасного уровня, исключая вскипание легких фракций мазута и образование паровых пробок.

  • Работа с мехпримесями. Геометрия шнека допускает прохождение крупных частиц без заклинивания.

• Уплотнение: Только SiC-SiC. Шнек часто работает в переходных режимах, при пуске магистраль может быть заполнена смесью воздуха и мазута. Сухое трение по графиту вывело бы уплотнение из строя. SiC-SiC держит и сухой пуск, и абразив.

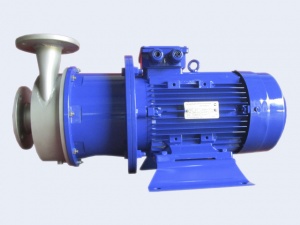

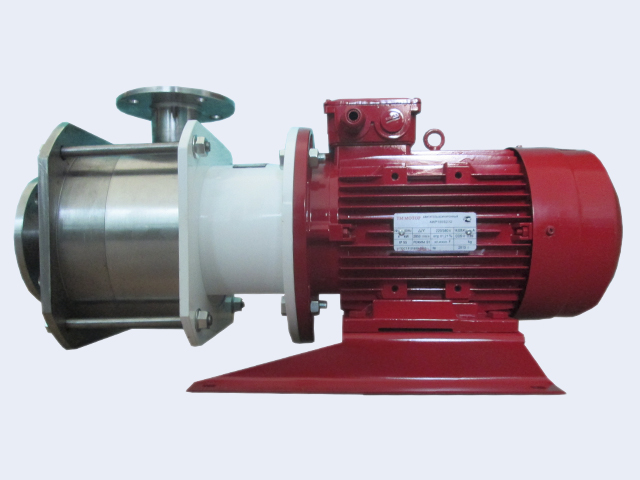

Насос ЦДН (центробежный дисковый) — циркуляция и подогрев

В мазутных хозяйствах есть специфическая задача — циркуляционный подогрев резервуаров. Чтобы мазут не застывал, его постоянно гоняют по кругу через подогреватели.

• Принцип работы: Пакет гладких дисков разгоняет жидкость в ламинарном режиме.

• Особенности для мазута:

  • Отсутствие деградации продукта. Лопастной насос интенсивно перемешивает мазут, что может приводить к его окислению и образованию отложений. ЦДН перекачивает продукт бережно, не меняя его структуру.

  • Стабильность на переменной вязкости. В процессе разогрева вязкость мазута меняется от «почти твердого» до «относительно текучего». ЦДН адаптируется к этим изменениям без резких скачков нагрузки на двигатель.

  • Самовсасывание. После первой заливки остается жидкостное кольцо, позволяющее насосу самостоятельно восстанавливать циркуляцию при кратковременных сбоях.

• Уплотнение: «графит — карбид кремния» для чистого мазута, SiC-SiC — если в продукте присутствует абразив.

Насос КМ (консольно-моноблочный) — для легких и средних мазутов

КМ может применяться для перекачки мазута в ограниченном диапазоне: относительно легкие сорта (флотский мазут, М-40) при стабильном разогреве и отсутствии высоких требований к напору. Это решение для межрезервуарной перекачки внутри мазутного хозяйства.

• Условие: Обязательный обогрев корпуса (паровая рубашка или электрообогрев) и установка шнекового бустера на всасывании.

• Материалы: Проточная часть — 12Х18Н10Т. Уплотнение — «карбид кремния — карбид кремния», так как даже легкий мазут несет абразив.

Торцевые уплотнения для мазута: только SiC-SiC

Мы выделяем этот аспект в отдельный раздел, потому что в мазутных насосах уплотнение вала — это точка максимального риска. Утечка горячего мазута наружу означает мгновенное коксование продукта на воздухе, пожар и выход оборудования из строя.

Для всех насосов, работающих с мазутом — ЦНС, шнековых бустеров и мазутных КМ — мы применяем только пару трения «карбид кремния — карбид кремния».

Как это работает: Два кольца из спеченного карбида кремния притерты друг к другу с точностью до долей микрона. Пружина обеспечивает постоянное усилие поджатия. В зазор между кольцами попадает микропленка самого мазута, которая смазывает и охлаждает торцы. Карбид кремния обладает уникальным сочетанием свойств:

• Твердость 9+ по Моосу. Песок, кокс, окалина — все это перемалывается между кольцами, не оставляя царапин и канавок утечки.

• Высочайшая теплопроводность. Тепло, выделяющееся при трении, мгновенно отводится в корпус и жидкость. Уплотнение не перегревается даже при кратковременном падении подачи мазута.

• Химическая инертность. SiC не реагирует ни с серой, ни с кислыми присадками, ни с водой.

Результат: Уплотнение SiC-SiC в мазутном насосе работает без замены весь межремонтный интервал агрегата. Это не расходник, а элемент конструкции.

Система обогрева: обязательный элемент мазутного насоса

Центробежный насос, даже изготовленный из лучшей стали, не сможет качать застывший мазут. Поэтому все агрегаты «Техмаш» для мазута проектируются с возможностью интеграции систем обогрева.

• Паровая рубашка. Корпус насоса (особенно ЦНС и КМ) выполняется с полостями для подачи пара. Перед пуском оператор открывает подачу пара, корпус прогревается, мазут внутри плавится и приобретает текучесть.

• Электрообогрев. Для объектов без пара мы предлагаем греющий кабель, монтируемый на корпус и всасывающий патрубок.

• Теплоизоляция. Все мазутные насосы комплектуются съемными теплоизоляционными кожухами, которые сохраняют тепло и защищают персонал от ожогов.

Заключение

Особенности насосов для перекачки мазута — это не список опций, а набор жестких инженерных требований. В «Техмаше» мы превратили эти требования в стандарт: сталь 12Х18Н10Т для всей проточной части, уплотнение «карбид кремния — карбид кремния» как единственно допустимая пара трения, шнековый бустер как обязательный элемент всасывающей линии, и интегрированная система обогрева как условие пуска.

Если ваш объект работает на мазуте — будь то котельная, ТЭЦ или нефтебаза — не экспериментируйте с общепромышленными насосами. Обратитесь в «Техмаш». Мы подберем количество ступеней ЦНС, рассчитаем мощность обогрева и соберем агрегат, который будет качать мазут при минус сорок и плюс сто двадцать одинаково надежно!
